隨著國產萬瓦光纖激光器技術的成熟,萬瓦光纖激光切割設備在國內市場上也逐漸普及起來,為厚板材切割提供了更優的方案。但很多設備商對萬瓦超高功率光纖激光切割機的配置及操作還不是特別熟悉,為此創鑫激光資深切割應用工程師特將相關內容進行了系統整理,并分享給大家。
今天主要介紹的是萬瓦切割頭的選擇、安裝、維護及注意事項:
1、萬瓦切割頭型號選擇
鏡片配比:萬瓦切割頭準直聚焦鏡片配比推薦100/200或者可調配比zoom頭(萬瓦光纖激光器切割板材厚度覆蓋范圍廣,需焦點調節范圍廣)。
接頭型號:目前萬瓦光纖激光器輸出頭主流是Q+和QD兩種,選擇切割頭時應與之一致,創鑫激光萬瓦光纖激光器輸出頭統一屬于Q+型號。

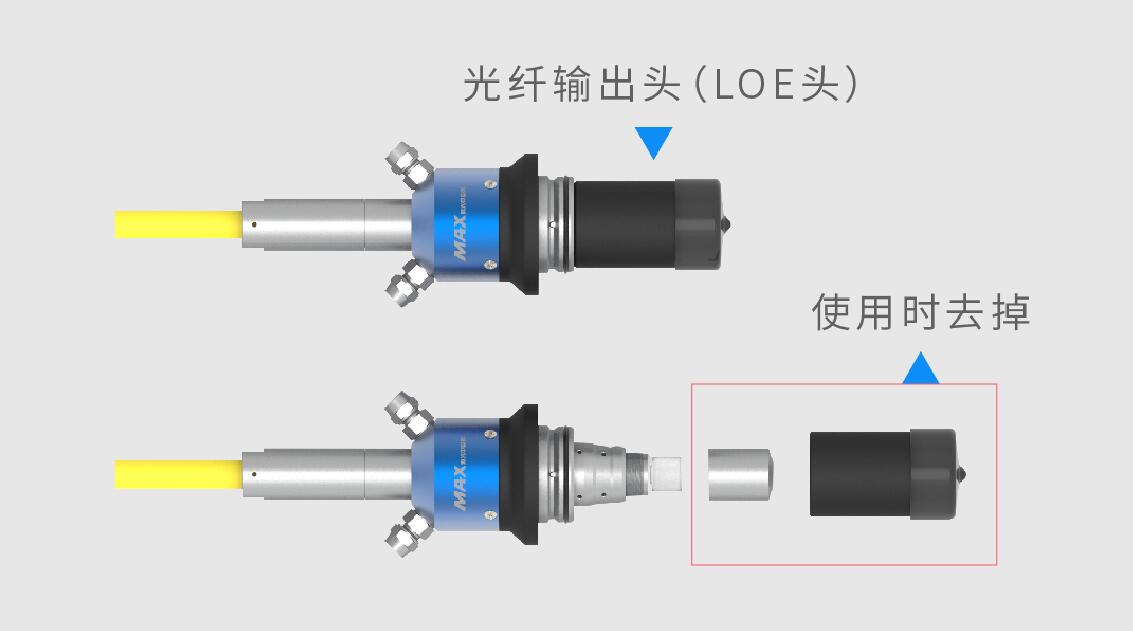

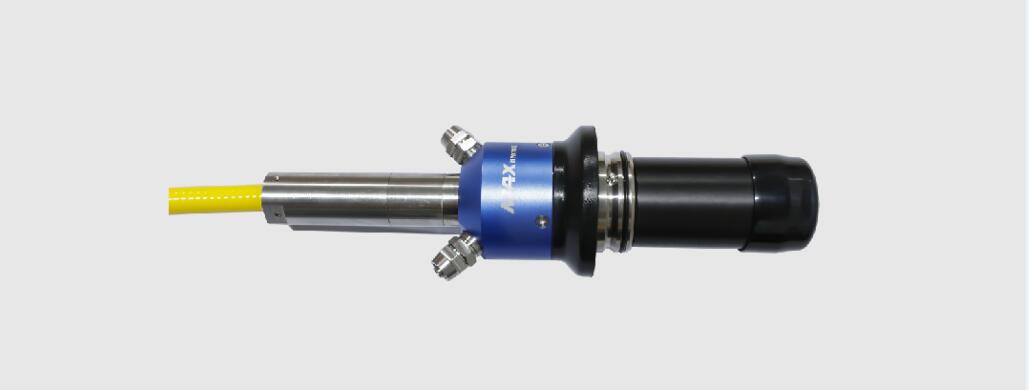

創鑫激光萬瓦光纖激光輸出頭
2、萬瓦切割頭安裝及維護

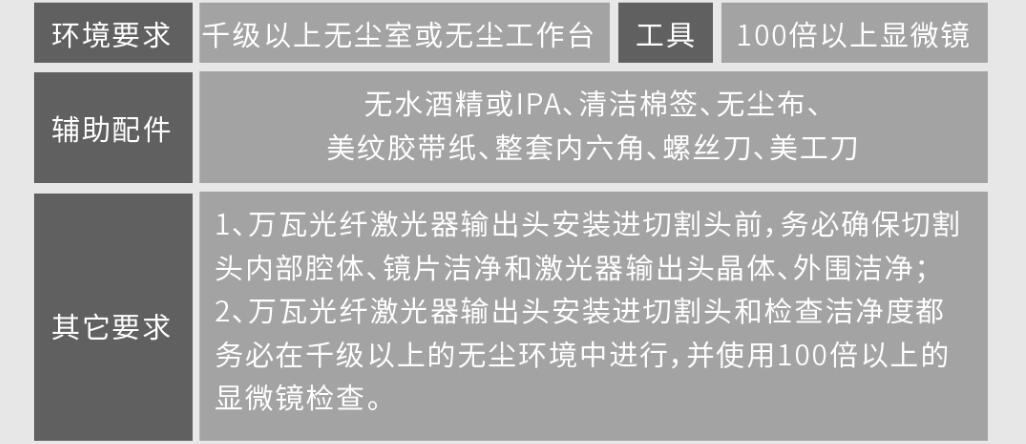

安裝環境及要求

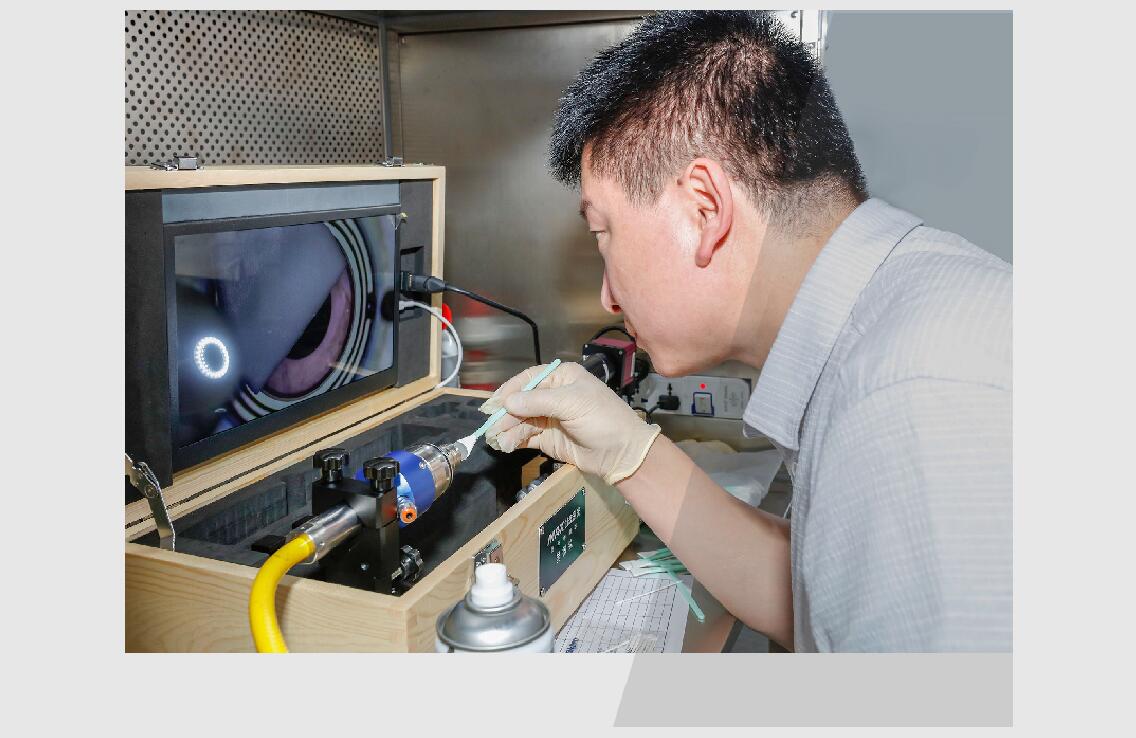

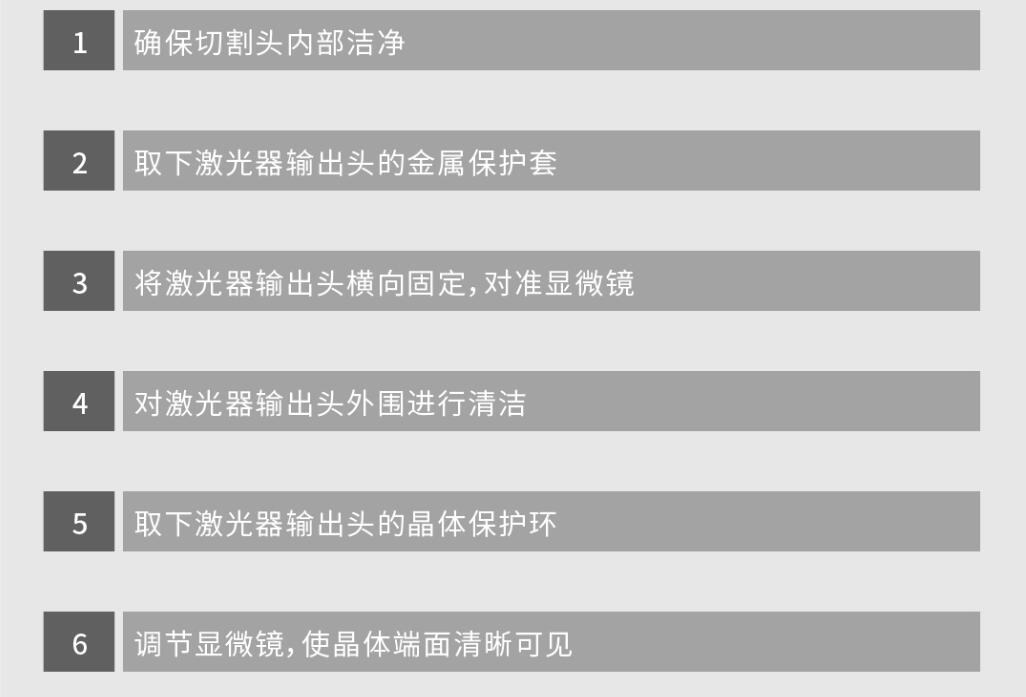

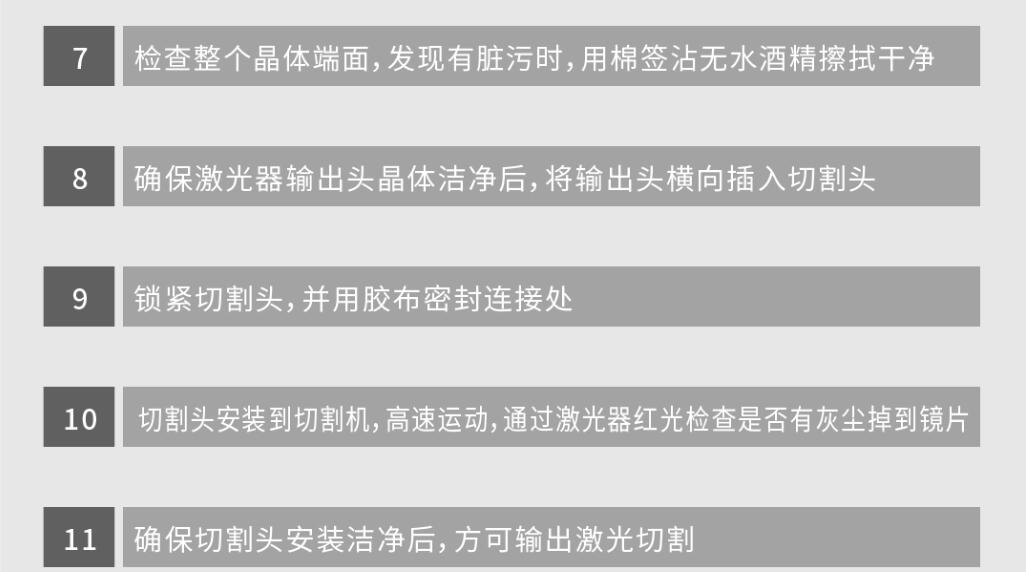

安裝流程
維護:
1、切割頭使用前,建議在切割頭四周纏一層膠布(使用撕下無殘留膠),避免后期維修時縫隙中的灰塵進去切割頭內部;
2、萬瓦切割頭內部鏡片一旦有臟污或損傷,推薦采用替換方式,不建議取出清潔,避免造成二次更嚴重污染;
3、萬瓦切割頭除了更換下保護鏡片可在切割機上操作,上保護鏡片及準直聚焦鏡片更換務必在千級以上的無塵環境中進行;
4、萬瓦切割頭鏡片檢查,先用白紙查看萬瓦光纖激光器紅光是否有黑點,然后低功率出激光,用黑色感光紙查看光斑是否有點,最后取出鏡片在顯微鏡下檢查。

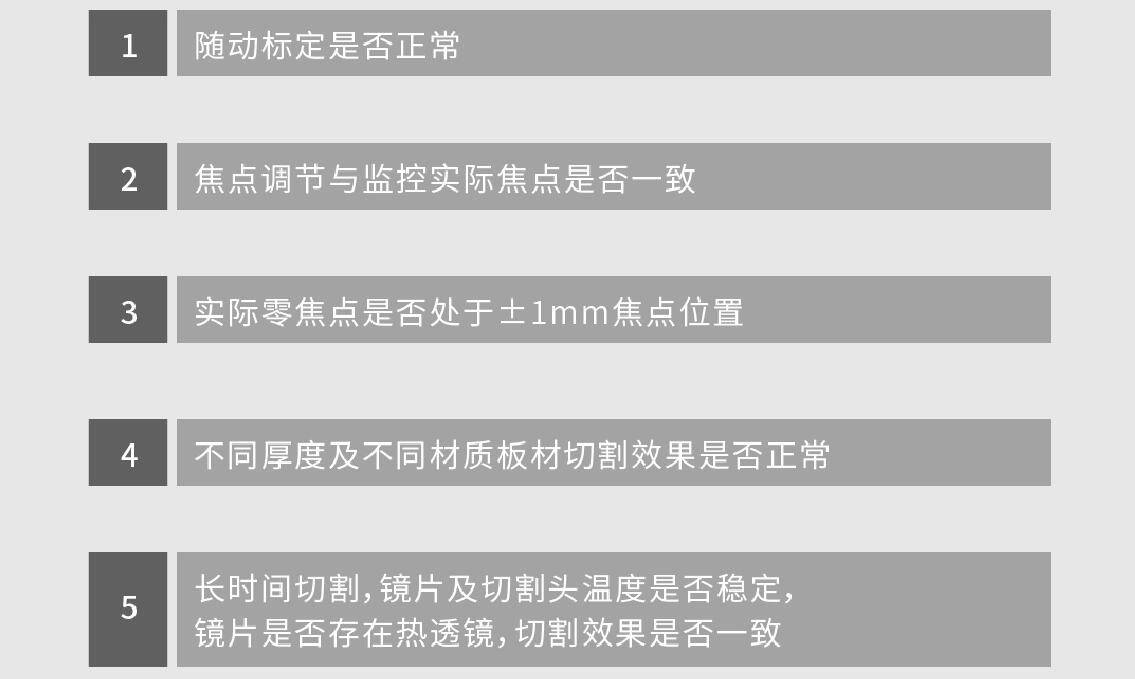

3、萬瓦切割頭測試流程
4、萬瓦切割頭冷卻
冷卻配置:水冷機輸出到切割頭的水管直徑必須大于切割頭水冷接口直徑(φ8mm),水流量≥4L/min,水溫28~30℃。
水流方向:水冷機高溫水輸出→萬瓦光纖激光器輸出頭→萬瓦切割頭腔體→水冷機高溫水輸入→萬瓦切割頭底部腔體。

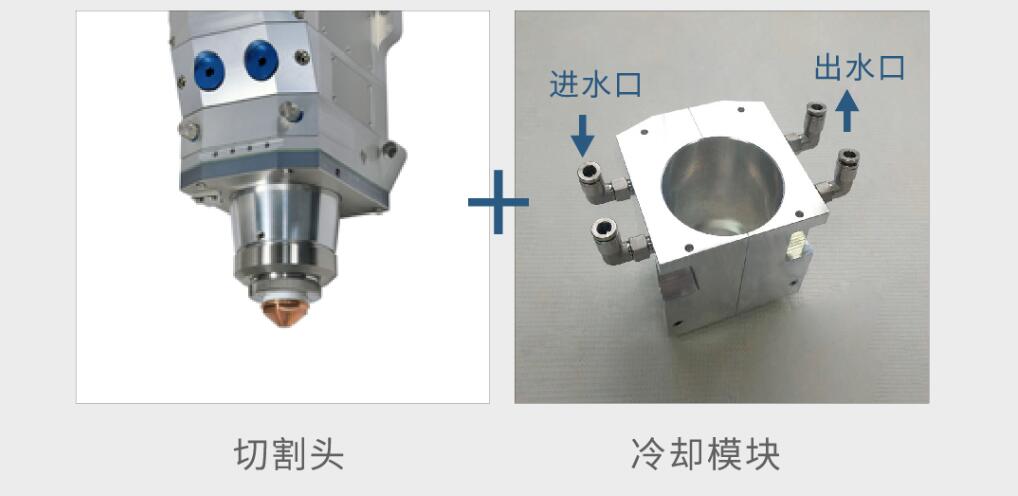

冷卻方案:由于部分品牌切割頭底部腔體無冷卻裝置,為保證長期穩定加工,為避免切割頭溫度過高影響隨動,建議安裝水冷卻模塊。
